產品概述

風能是太陽輻射下空氣流動所形成的。風能與其它能源相比,具有明顯的優勢,它蘊藏量大,是水能的10倍,分布廣泛,用不枯竭,對交通不便、遠離主干電網的島嶼及邊遠地區尤為重要。目前,我國政府已經將節能減排和開發新能源提高到前所未有的戰略高度。當前風力發電已成為新能源的重要力量。為了配合國家風力發電的需要,我公司開發出兩個系列風力發電用變壓器。

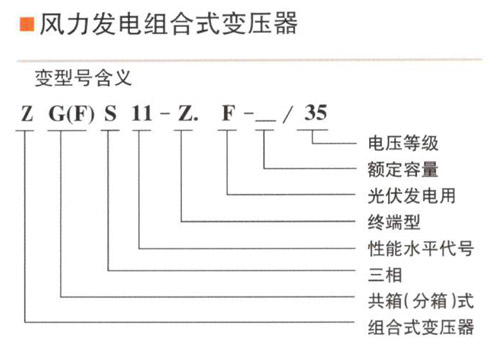

ZG(F)SF11-Z.F- /35系列三相雙繞組無勵磁調壓風力發電組合式變壓器。

該系列產品將變壓器、油浸式負荷開關及高壓熔斷器安裝在油箱內,利用變壓器油作為整個產品的絕緣介質和散熱介質，低壓側配置必要的電器保護元件。具有運行可靠體積小,重量輕和安裝使用方便等優點。

正常使用環境條件及用途

海拔高度:2000m

環境溫度范圍:- 45C +45C戶外風速:≤35m/ s

相對濕度:日平均值≤95%,月平均值:≤90%

安裝地點:安裝在無火災,爆炸危險，嚴重污穢,化學腐蝕及劇烈震動的場所

超出以上正常使用環境條件，用戶可與本公司協商解決

適用于50Hz,35kY級風力發電系統，變壓器的額定容量為900- 3150kVA, 專用于風力發電

產品結構特點

產品分變壓器、高壓室和低壓室三部分,成“品”字形結構變壓器性能水平符合新型S11型標準要求

全封閉結構,安全可靠，結構合理緊湊，外形美觀，體積為普通預裝式變電站的1/3,減少占地面積具有良好的防腐能力，能有效防止風沙、雨雪和鹽霧侵蝕

高壓側采用避雷器、油浸式二工位負荷開關和熔斷器保護,熔斷器為--體式保護熔斷器高壓側的進出線殼采用瓷套管、干式套管或高壓T形電纜插頭

高壓室和低壓室隔離，箱體主要預裝有:避雷器、負荷開關、變壓器分接開關、保護熔斷器、油面溫度計、油位計、壓力釋放閥金

額放油閥等附件。低壓側配置690V主斷路器，過電壓保護器,并可成套設計安裝自動化測量與智能控制系統。
